Устройство и принцип работы затирочной машины по бетону

Финишная обработка свежеуложенного бетона определяет срок службы пола, его устойчивость к истиранию, готовность к нанесению декоративных покрытий. Ручное заглаживание правилом давно уступило место механизированной технологии, поэтому сегодня затирочная машина является стандартным инструментом на любом объекте, где заливаются бетонные стяжки. В этом материале подробно рассмотрим, как работает затирочная машина, из каких узлов она состоит, какие факторы влияют на итоговый результат, на что следует обращать внимание при выборе оборудования.

Назначение оборудования и области применения

Затирочную машину на профессиональном сленге называют «вертолётом» — за характерное вращение лопастей, визуально напоминающее винт летательного аппарата. Назначение агрегата — механическая обработка бетонной поверхности на завершающей стадии укладки. Этот процесс решает сразу несколько задач.

• Уплотнение верхнего слоя стяжки с одновременным удалением воздушных пор, каверн.
• Срезание микронеровностей, оставшихся после вибрирования или выравнивания правилом.
• Подъём цементного молочка на поверхность для формирования плотной износостойкой корки.
• Создание гладкого основания с высокой адгезией к полимерным, эпоксидным, иным финишным покрытиям.
• Повышение марочной прочности верхнего слоя за счёт его механического доуплотнения.

Без механической затирки получить ровный пол с минимальным пылеотделением, высокой устойчивостью к динамическим нагрузкам крайне сложно, особенно на площадях свыше 50 м². Оборудование востребовано при устройстве полов в складских комплексах, торговых центрах, паркингах, производственных цехах, спортивных сооружениях.

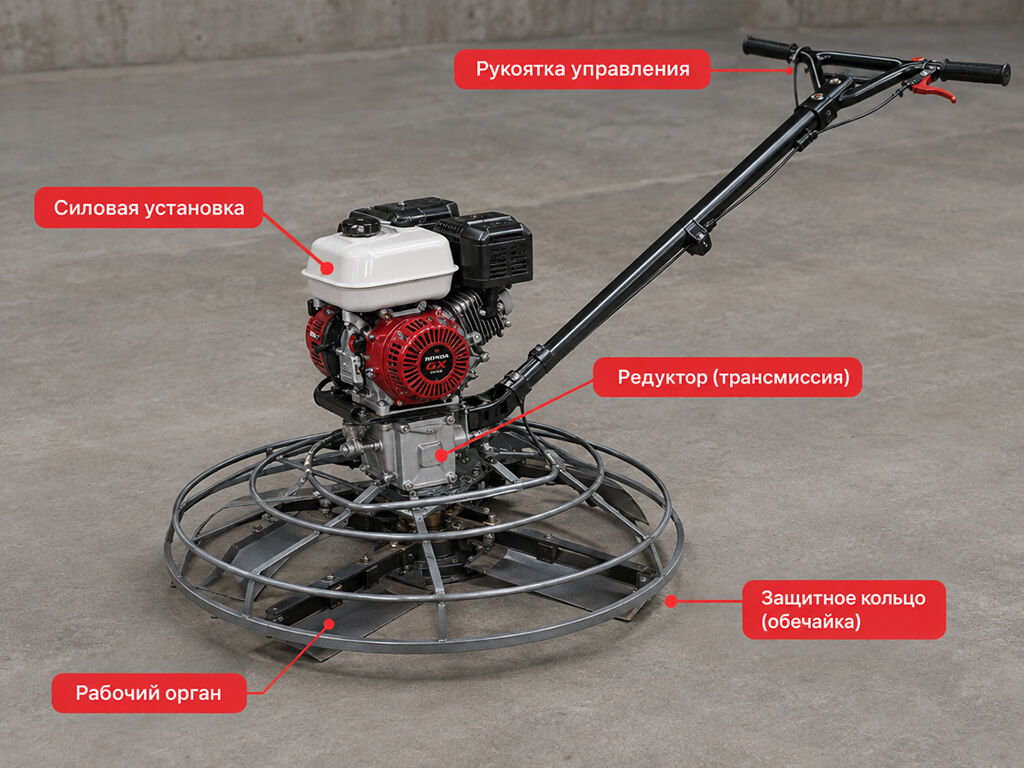

Как устроена затирочная машина по бетону (вертолёт)

Конструкция затирочной машины включает несколько функциональных узлов, каждый из которых влияет на производительность, качество обработки.

Силовая установка. Электрический или бензиновый двигатель, создающий крутящий момент. Электрические модели оптимальны для закрытых помещений, поскольку не выделяют выхлопных газов. Бензиновые агрегаты обеспечивают автономность, подходят для площадок без стационарного электроснабжения.

Редуктор (трансмиссия). Понижает частоту вращения вала двигателя, увеличивая крутящий момент, передаваемый на рабочий орган. Ресурс редуктора напрямую определяет общую долговечность всей машины. В однороторных моделях применяются планетарные, червячные схемы, в двухроторных — ременные либо гидравлические передачи.

Рабочий орган. Затирочный диск (используется на этапе грубой обработки) или комплект лопастей — финишных ножей, установленных на крестовине (применяется на этапе заглаживания). Диск плавно скользит по поверхности, а лопасти вдавливают верхний слой бетона, полируя его.

Защитное кольцо (обечайка). Металлическое ограждение вокруг рабочей зоны, предотвращающее разбрызгивание бетонной смеси, защищающее оператора, смежные конструкции.

Рукоятка управления. Регулируемая по высоте штанга, позволяющая задавать направление движения, контролировать прижим оснастки к обрабатываемой плоскости. На рукоятке размещены переключатели оборотов, кнопка аварийной остановки.

Принцип работы затирочной машины

Принцип работы затирочной машины основывается на вращении рабочего органа с изменяемой скоростью, регулируемым углом атаки лопастей. Весь процесс финишной обработки состоит из двух последовательных этапов.

Черновая (грубая) затирка

К черновому проходу приступают через 3–7 часов после заливки, когда бетон набрал достаточную начальную прочность. Готовность определяется простым тестом — глубина следа от подошвы ботинка не должна превышать 2–3 мм. На крестовину устанавливается затирочный диск, обороты выставляются в диапазоне 60–120 об/мин. Оператор ведёт агрегат перекрёстными проходами, перекрывая каждый предыдущий на 50–100 мм. Диск уплотняет верхний слой, срезает бугры и заполняет впадины.

Финишное заглаживание

Когда поверхность подсыхает до состояния, при котором ладонь остаётся чистой, диск снимается, на крестовину устанавливаются лопасти. Угол наклона ножей увеличивается постепенно — от 5° до 25° за несколько проходов. Скорость вращения при этом также растёт. Лопасти вдавливают цементное молочко обратно в тело бетона, уплотняя, полируя поверхность. На завершающем проходе формируется характерный «зеркальный» блеск — признак качественно выполненной работы.

Между двумя этапами допускается нанесение упрочняющих топпингов (сухих или жидких), которые втираются в поверхность во время второго прохода диска или при первом финишном заглаживании лопастями.

Классификация затирочных машин

Ориентироваться в многообразии оборудования проще, если разделить его по ключевым параметрам.

По количеству роторов:

1. Однороторные (ручные) — оператор управляет агрегатом стоя, удерживая рукоятку. Диаметр рабочего органа обычно составляет 600–900 мм. Производительность достигает 100–200 м²/ч. Подходят для помещений малой, средней площади, а также для обработки зон вдоль стен, колонн, дверных проёмов.
2. Двухроторные (самоходные, ride-on) — оператор сидит в кресле и управляет агрегатом с помощью рычагов или джойстика. Два ротора диаметром 900–1200 мм обеспечивают производительность 300–700 м²/ч. Предназначены для промышленных объектов с площадью пола свыше 500 м².

По типу привода:

• Электрические — мощность 1,5–7,5 кВт, отсутствие выхлопных газов, пониженный уровень вибрации. Идеальны для внутренних работ.
• Бензиновые — мощность 4–13 л. с., полная автономность, подходят для открытых площадок, объектов без подведённого электричества.
• Дизельные — мощность 11–25 л. с., высокий крутящий момент, экономичный расход топлива. Применяются на крупных промышленных объектах, как правило, в составе двухроторных машин.

Ключевые параметры, влияющие на результат обработки

При подборе оборудования профессионалы оценивают целый ряд характеристик.

• Диаметр рабочего органа. Определяет ширину захвата за один проход. Модели с диском 600 мм удобны для кромочных работ, 900 мм — универсальный стандарт для средних помещений.
• Мощность привода. Обеспечивает стабильность оборотов под нагрузкой. Для стяжек толщиной до 100 мм достаточно 2–3 кВт, для массивных промышленных полов требуется от 5 кВт.
• Плавная регулировка оборотов. Позволяет точно адаптировать режим вращения к текущему состоянию бетона — от пластичного до полутвёрдого.
• Механизм изменения угла лопастей. Ступенчатая или бесступенчатая регулировка угла атаки, обеспечивающая переход от лёгкого заглаживания к глубокому уплотнению.
• Масса агрегата. Чем тяжелее оборудование, тем выше давление на обрабатываемую плоскость. Однако избыточный вес повышает физическую нагрузку на оператора однороторной модели.
• Эргономика рукоятки. Антивибрационные накладки, регулировка по высоте, удобное расположение органов управления снижают утомляемость оператора, повышают точность ведения.

На что обращать внимание при эксплуатации

Даже опытные бригады допускают ошибки, снижающие качество готового пола. Ниже приведены практические рекомендации, которые помогут избежать распространённых проблем.

1. Контролируйте момент начала обработки. Слишком ранний запуск приведёт к вырыванию крупного заполнителя, образованию волн; слишком поздний — к невозможности выровнять затвердевшую поверхность.
2. Проверяйте состояние лопастей перед каждой сменой. Изношенные ножи оставляют полосы и царапины, а деформированные — создают неравномерное давление на обрабатываемую плоскость.
3. Следите за уровнем масла в редукторе. Недостаточная смазка ускоряет износ шестерён, подшипников, что ведёт к дорогостоящему ремонту.
4. Проверяйте натяжение приводного ремня (для ременных моделей). Проскальзывание ремня снижает передаваемый момент, приводит к неравномерной затирке.
5. Используйте защитное кольцо. Обечайка предотвращает задиры на смежных стенах и колоннах, а также снижает риск травмирования.
6. Удаляйте остатки бетонной смеси сразу после окончания смены. Застывший раствор на лопастях, диске вызывает дисбаланс, повреждает рабочие поверхности при следующем запуске.
7. Храните оборудование в сухом месте. Коррозия металлических деталей сокращает межремонтный интервал и ухудшает качество затирки.

Покупка, аренда и сервисное обслуживание оборудования

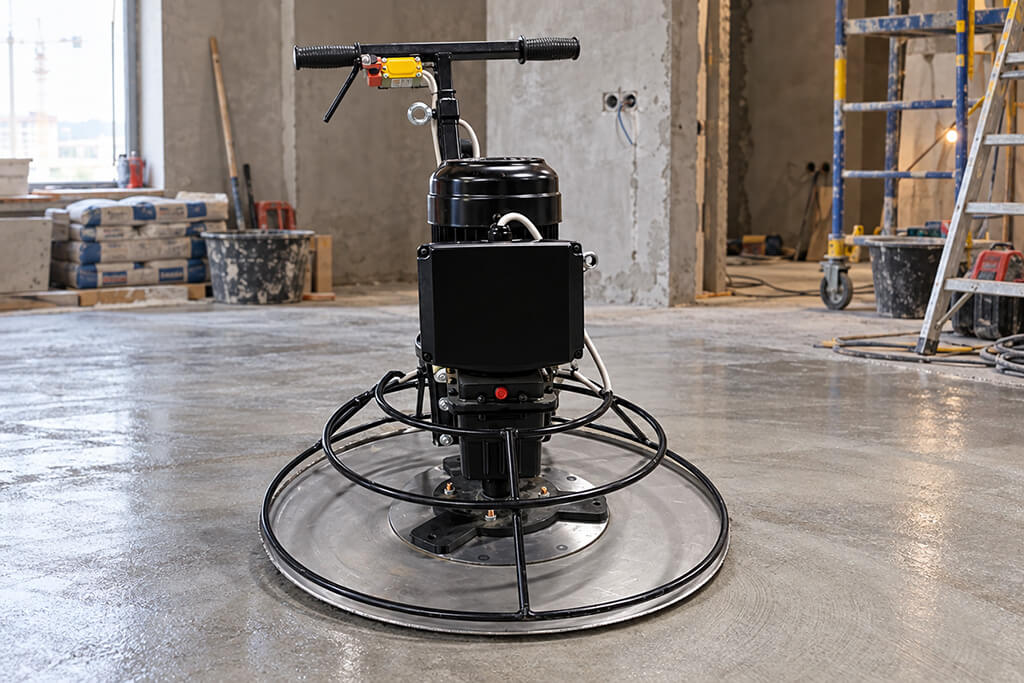

Компания «СТРОЙТЕХНОЛОДЖИ» специализируется на поставках профессионального строительного оборудования. В каталоге представлена, в частности, Машина GRAND 600 затирочная электрическая (вертолёт) — однороторная модель с диаметром диска 600 мм, рассчитанная на обработку бетонных полов в закрытых помещениях. Электрический привод полностью исключает вредные выхлопы, а компактные размеры агрегата позволяют маневрировать в стеснённых условиях — вдоль стен, вокруг колонн, в дверных проёмах.

«СТРОЙТЕХНОЛОДЖИ» предоставляет профессионалам комплекс услуг.

• Продажа затирочных машин, сопутствующих расходных материалов (лопасти, затирочные диски, масла) с официальной гарантией производителя.
• Аренда техники на гибких условиях — выгодное решение для сезонных или разовых проектов, когда покупка экономически нецелесообразна.
• Сервисное обслуживание и ремонт — квалифицированная диагностика, замена изношенных узлов и восстановление работоспособности оборудования любой марки.

Обращение к специализированному поставщику снижает риски простоя техники, позволяет получить экспертную консультацию по подбору модели под конкретный объект.

Итоги

Механизированная затирка бетона — обязательный этап при устройстве качественных промышленных, коммерческих полов. Понимание того, как работает затирочная машина, помогает бригаде грамотно подобрать оборудование, точно соблюдать технологию обработки, получать стабильно высокий результат вне зависимости от масштаба объекта. Если вы ищете надёжную технику для затирки, обратите внимание на ассортимент «СТРОЙТЕХНОЛОДЖИ» — здесь доступны продажа, аренда, сервис, а специалисты компании помогут выбрать оптимальную модель для ваших задач.
