Механизированная покраска давно вытеснила ручной труд на большинстве профессиональных объектов. Бригады отделочников, промышленные предприятия, строительные компании ежедневно используют краскораспылители для нанесения лакокрасочных материалов на фасады, стены, металлоконструкции, прочие поверхности. Однако эффективная эксплуатация оборудования невозможна без понимания того, как работает краскораспылитель изнутри. Знание конструктивных особенностей помогает правильно настраивать аппарат, подбирать сопло, регулировать давление, получая в итоге равномерное покрытие без перерасхода материала.
Существует несколько основных видов краскопультов, об этом мы рассказывали в отдельной статье. Здесь сосредоточимся на внутреннем устройстве и физике процесса распыления, разберём устройство краскопульта и принцип работы каждого типа.

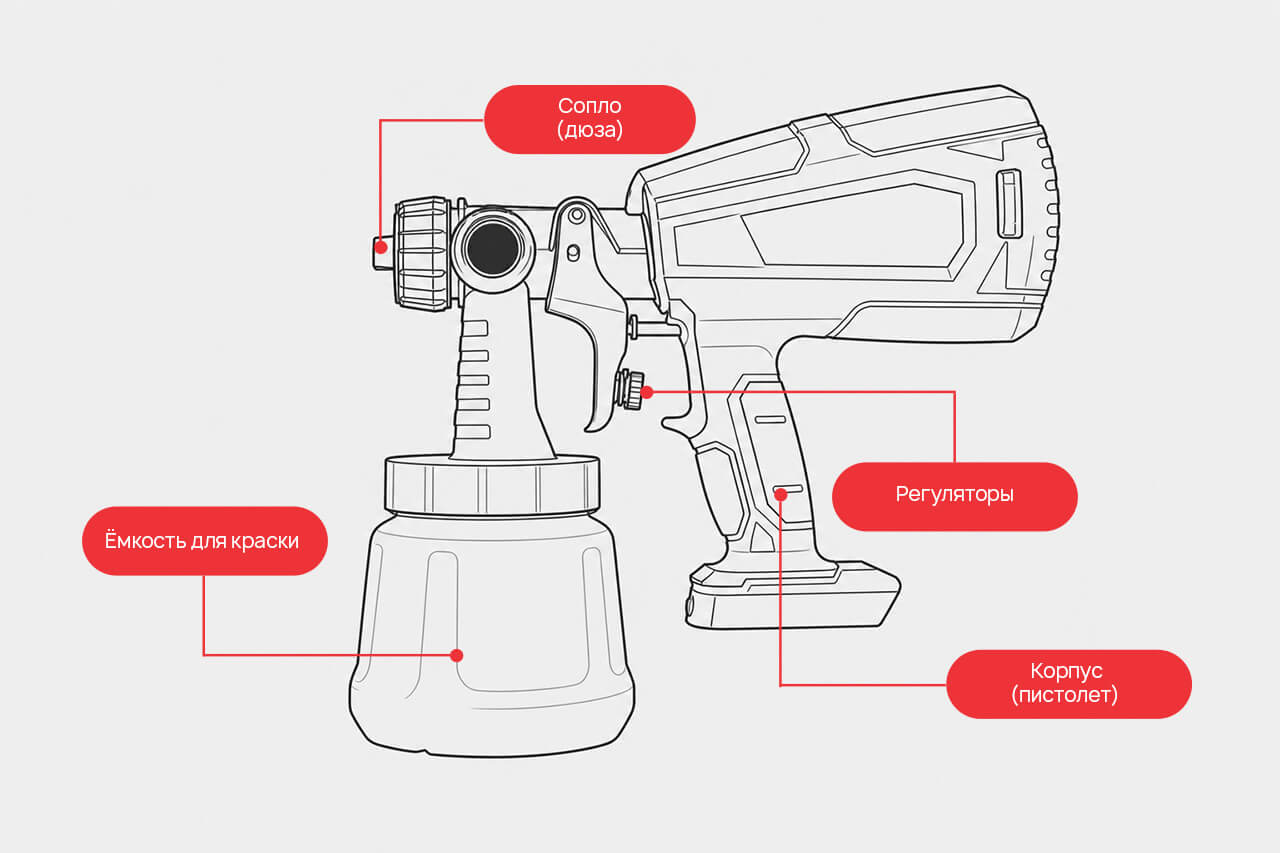

Общее устройство распылителя краски и базовые элементы конструкции
Несмотря на разнообразие моделей, любой краскораспылитель включает несколько обязательных функциональных узлов. Устройство пульверизатора для краски можно описать через следующие ключевые компоненты:
- Корпус (пистолет) — эргономичная рукоятка с курком, через которую оператор управляет подачей материала. Внутри корпуса расположены клапанный механизм, каналы для краски, воздуха.
- Сопло (дюза) — сменный наконечник, определяющий форму факела, размер капель. Диаметр отверстия подбирается под вязкость материала.
- Игла запорная — подвижный стержень, перекрывающий выходное отверстие сопла в закрытом положении. При нажатии курка игла отходит назад, открывая канал.
- Ёмкость для краски — бачок верхнего или нижнего расположения, либо система забора из внешней тары через всасывающий шланг.
- Регуляторы — винты или поворотные ручки для настройки ширины факела, объёма подачи и давления воздуха (в пневматических моделях).
Общая схема работы краскопульта выглядит так: лакокрасочный материал подаётся к соплу, где разбивается на мелкодисперсные частицы, формируя направленный факел. Способ дробления краски на капли — главное отличие между типами оборудования.
Составные части, принцип работы пневматического краскопульта
Пневматические краскораспылители — классический инструмент автомалярных мастерских, мебельных производств, участков финишной отделки. Они подключаются к компрессору через воздушный шланг, используя сжатый воздух для атомизации краски.
Конструктивные элементы пневматического краскопульта
Помимо общих узлов, описанных выше, пневматический пистолет содержит:
- воздушную головку с кольцевыми, рожковыми отверстиями, формирующими факел;
- воздушный штуцер для подключения к компрессору;
- манометр или встроенный регулятор входного давления;
- материальный канал с конусным седлом под запорную иглу.
Принцип работы воздушного краскопульта
При нажатии на курок сначала открывается воздушный клапан, и сжатый воздух поступает в каналы воздушной головки. Дальнейшее нажатие отводит запорную иглу от седла — краска через материальное сопло выходит в зону смешения. Высокоскоростной поток воздуха подхватывает жидкость, разбивая её на мельчайшие капли. Рожковые отверстия на «ушках» воздушной головки сплющивают круглый факел в плоский эллипс, обеспечивая равномерное покрытие полосой.
Существует три технологии пневматического распыления:
- HP (High Pressure) — высокое давление на выходе (до 1,5–2 бар). Даёт тонкий помол, но коэффициент переноса не превышает 45–50%, остальная краска уходит в «туман».
- HVLP (High Volume Low Pressure) — большой объём воздуха при давлении на воздушной головке до 0,7 бар. Коэффициент переноса достигает 65–70%, что существенно снижает потери краски.
- LVLP (Low Volume Low Pressure) — малый расход воздуха и низкое давление. Оптимальный баланс между качеством распыления и экономичностью, перенос до 80%.
Выбор технологии напрямую влияет на расход материала, скорость нанесения, требования к компрессору.
Как устроен электрический краскопульт и в чём его особенности
Электрические краскопульты — автономные устройства, не требующие компрессора. Они получили широкое распространение среди отделочных бригад благодаря мобильности, простоте подготовки к работе.
Принцип работы электрического краскопульта
Электродвигатель приводит в действие механизм подачи краски. По способу распыления электрические модели делятся на две группы.
Воздушные (турбинные). Встроенная турбина нагнетает воздушный поток, который разбивает краску аналогично пневматическим системам. Качество распыления сопоставимо с HVLP-технологией, однако производительность ограничена мощностью электромотора. Такие аппараты подходят для бытовых и полупрофессиональных задач.
Безвоздушные (плунжерные). Электромотор вращает кривошипно-шатунный механизм, который приводит в движение плунжер (поршень). Плунжер создаёт высокое давление в гидравлическом контуре, и краска выдавливается через сопло без участия воздуха. Этот тип относится к безвоздушным аппаратам, рассмотренным подробнее в следующем разделе.
Среди характерных компонентов электрического краскопульта выделяются:
- электродвигатель (коллекторный или бесщёточный);
- встроенный бачок или система забора из внешней ёмкости;
- электронная плата управления с регулировкой оборотов;
- фильтр тонкой очистки краски на входе в пистолет.
Работа окрасочного аппарата с электроприводом начинается с заполнения системы материалом. Оператор выставляет нужный режим, нажимает курок, и электромотор мгновенно выходит на рабочие обороты. Отсутствие шлангов высокого давления к компрессору делает такие устройства удобными и мобильными.
Устройство безвоздушного окрасочного аппарата и физика процесса
Безвоздушное распыление — основной метод механизированной покраски на крупных строительных и промышленных объектах. Технология позволяет наносить густые, вязкие составы (шпатлёвки, огнезащитные покрытия, антикоррозионные грунты) с высокой скоростью при минимальных потерях.

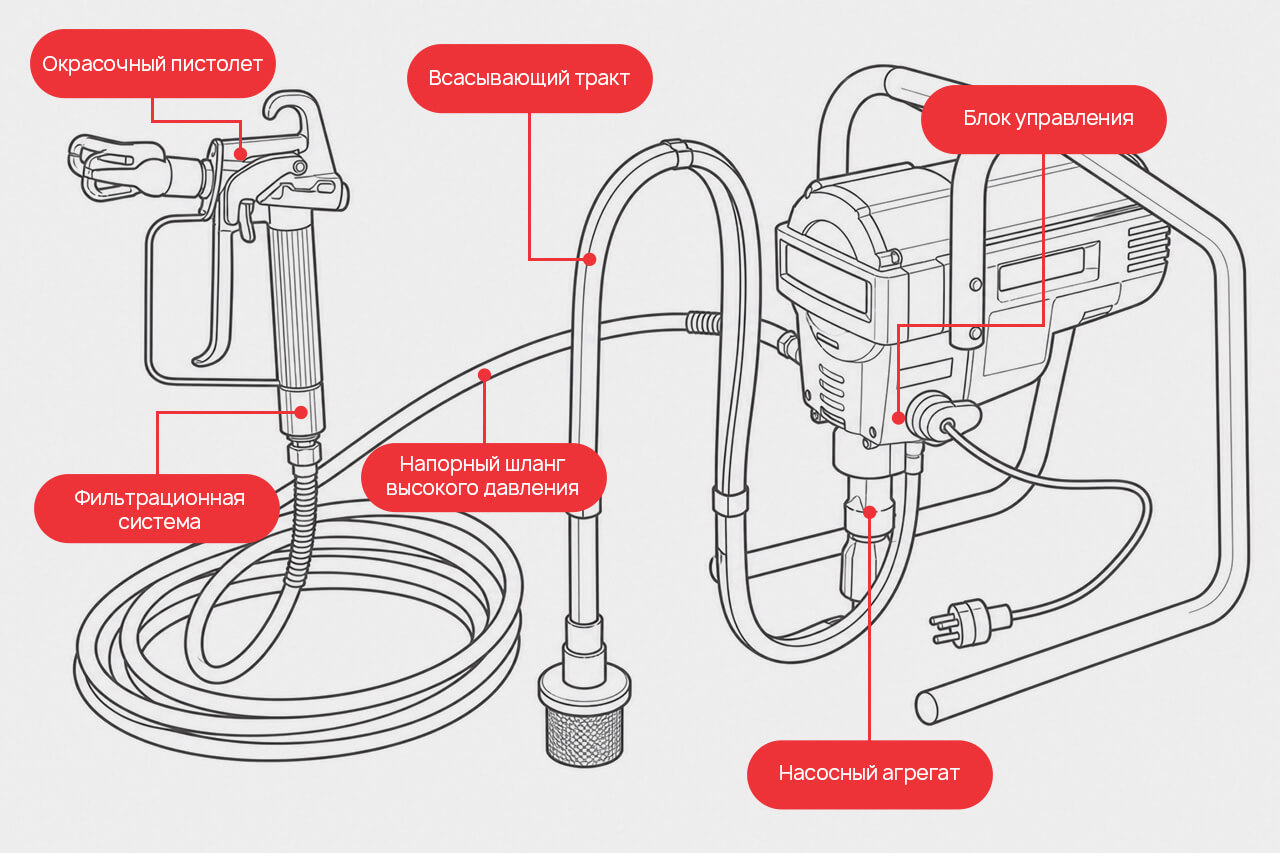

Конструктивные узлы
Установка безвоздушного распыления краски состоит из нескольких основных модулей:
- Насосный агрегат — поршневой (плунжерный) или мембранный насос, создающий давление до 200–250 бар и выше. Привод может быть электрическим, пневматическим, бензиновым.
- Всасывающий тракт — шланг с фильтром-заборником, опускаемый непосредственно в ведро или бочку с краской.
- Напорный шланг высокого давления — армированный рукав, выдерживающий рабочее давление системы. Длина достигает 30–60 метров, что позволяет работать на удалении от аппарата.
- Окрасочный пистолет — безвоздушный распылитель с быстросменным соплом (типа RAC или аналогичным), предохранителем курка и поворотной дюзой.
- Фильтрационная система — многоступенчатая очистка, включающая основной фильтр на насосе, магистральный фильтр и фильтр в рукоятке пистолета.
- Блок управления — регулятор давления, манометр, система «мёртвого хода» для сброса давления.
Установка безвоздушного распыления краски — принцип действия
За счёт чего работает безвоздушный окрасочный аппарат? Насос забирает краску из ёмкости и нагнетает её в замкнутый контур под высоким давлением. Когда оператор нажимает курок пистолета, материал проходит через узкое эллиптическое отверстие сопла. На выходе из дюзы происходит резкое падение давления — жидкость разрывается на мелкодисперсные частицы за счёт гидродинамического эффекта. Факел формируется без воздушного потока — геометрия распыла определяется исключительно формой выходного отверстия сопла.
Ключевые параметры, влияющие на качество покрытия:
- рабочее давление (подбирается под вязкость материала);
- размер сопла (определяет расход и ширину факела);
- длина, диаметр шланга (влияют на потери давления);
- степень фильтрации (предотвращает засорение дюзы).
Именно так функционирует безвоздушный краскопульт высокого давления — принцип работы основан на продавливании материала через калиброванное отверстие, а не на воздушной атомизации. Благодаря этому коэффициент переноса достигает 80–85%, «туман» минимален, а производительность на больших площадях в разы превосходит пневматические системы.

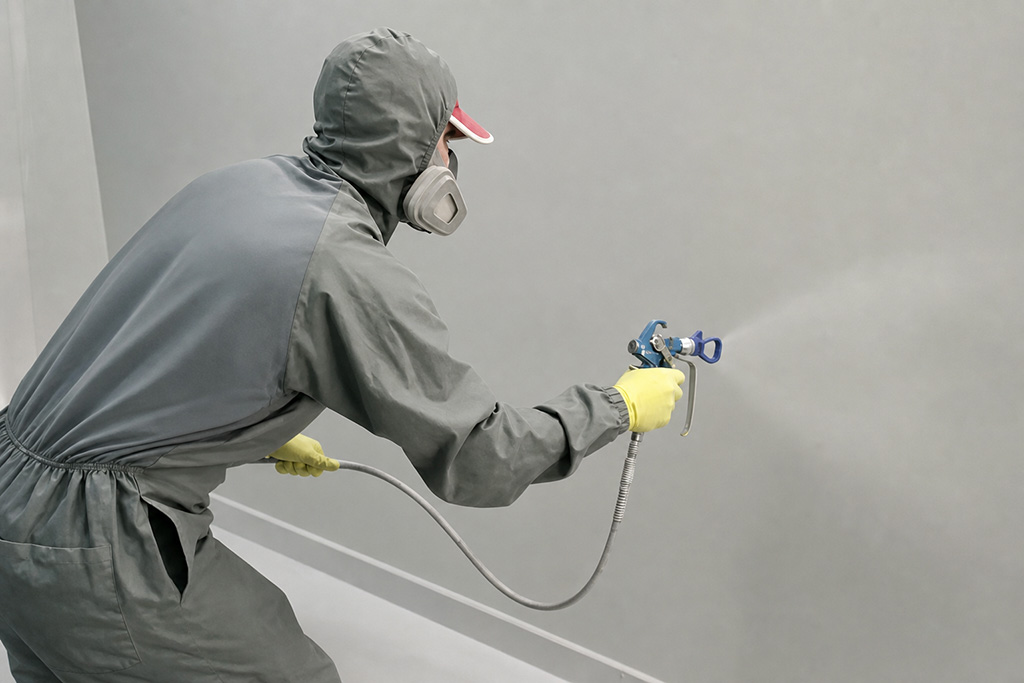

Как работает безвоздушный покрасочный аппарат на практике
Для бригад, впервые сталкивающихся с безвоздушной технологией, важно осознать ключевые отличия от привычного пневматического пистолета. Оборудование для безвоздушной покраски по принципу работы и технике нанесения существенно отличаются от пневматического.
Практические нюансы эксплуатации:
- Подготовка материала. Краску необходимо тщательно перемешать и при необходимости разбавить до вязкости, рекомендованной производителем сопла. Крупные фракции, сгустки могут вывести дюзу из строя.
- Промывка системы. Перед началом работы аппарат заполняется растворителем или водой (в зависимости от типа ЛКМ) для удаления воздуха из магистралей.
- Настройка давления. Оператор постепенно увеличивает давление, пока факел не станет равномерным, без «пальцев» (полос по краям), без потёков.
- Техника нанесения. Расстояние от сопла до поверхности составляет 25–35 см. Пистолет перемещается параллельно плоскости с постоянной скоростью, перехлёст полос — 50%.
- Завершение и консервация. После окончания работы систему промывают растворителем, сопло очищают, шланги продувают. Несоблюдение этой процедуры приводит к засыханию краски в каналах и дорогостоящему ремонту.
Профессиональное оборудование от «СТРОЙТЕХНОЛОДЖИ»
Компания «СТРОЙТЕХНОЛОДЖИ» предлагает широкий выбор окрасочного оборудования для профессиональных задач любого масштаба. В каталоге представлены модели ведущих брендов.
Для бригад, которым оборудование требуется на ограниченный период, доступна аренда окрасочных аппаратов. Аренда позволяет сократить капитальные затраты и протестировать технику перед покупкой.
Работа окрасочного аппарата требует регулярного технического обслуживания. Износ уплотнений плунжера, засорение клапанов, повреждение фильтров — типичные проблемы, снижающие качество покрытия. «СТРОЙТЕХНОЛОДЖИ» оказывает полный комплекс сервисных услуг:
- диагностика и ремонт безвоздушных аппаратов и пневматических пистолетов;
- замена уплотнительных комплектов, клапанов, шлангов;
- поставка оригинальных запасных частей и расходных материалов;
- обучение персонала по эксплуатации и настройке окрасочного оборудования.
Заключение
Понимание того, как работает краскопульт для покраски и конструктивных отличий между пневматическими, электрическими и безвоздушными моделями — основа грамотного выбора оборудования. Пневматические системы обеспечивают максимальное качество финишного покрытия, электрические краскопульты привлекают автономностью, компактностью, а безвоздушные аппараты высокого давления незаменимы при больших объёмах, вязких материалах.
