Что такое пневмотранспорт
Пневмотранспорт – это технология перемещения материалов по трубопроводам с помощью потока воздуха. Иными словами, сыпучие грузы и строительные смеси транспортируются не механическими лентами или подъемниками, а воздушным потоком (сжатым или разреженным). Такие системы широко используются на стройплощадках и производстве, позволяя быстро доставлять смесь к месту работ. Для профессионалов отделочных работ пневмотранспортные системы стали неотъемлемой частью механизации: они автоматизируют подачу штукатурных растворов, стяжек и других сухих смесей на высоту или по горизонтали, существенно повышая продуктивность бригад.
Современная пневмотранспортная установка представляет собой целый комплекс оборудования. Основные пневмотранспортные устройства – это компрессор (генератор воздушного потока), сеть транспортных трубопроводов, загрузочный узел (бункер или питатель для вводa смеси) и приемный бункер или разгрузочная емкость. В работе также участвуют элементы автоматики: датчики уровня материала, клапаны и фильтры. Такая комбинация узлов обеспечивает непрерывный или порционный перенос сухого материала. Сам процесс воздушной транспортировки материалов называют пневмотранспортировкой. Он избавляет работников от ручного поднятия тяжелых мешков и позволяет подать смесь точно в точку потребления без потерь и пыли.
Принцип работы пневмотранспортных систем
Пневматическая транспортировка действует по принципу создания потока воздуха, увлекающего частицы материала. В нагнетательной (напорной) схеме компрессор нагнетает сжатый воздух в резервуар с материалом, выталкивая смесь в трубу. В вакуумной схеме наоборот – мощный отсос (вакуумный компрессор или эжектор) создает разрежение, засасывая материал из источника по трубе. В обоих случаях энергия воздушного потока переносит частицы по магистрали к месту выгрузки. Там сепаратор или фильтр отделяет транспортируемый материал от воздуха, осаждая смесь в приемном бункере, а воздух выпускается наружу.
Для оптимальной работы важно правильно подобрать скорость и давление воздуха: слишком высокая скорость может привести к износу труб и распылению материала, а слишком низкая – к оседанию смеси в трубе. Поэтому схемы пневмотранспортных установок рассчитываются под конкретный материал и расстояние. Например, при механизированной штукатурке сухая смесь подается порционно: как только уровень материала в бункере штукатурной станции падает, датчик запускает компрессор пневмотранспортной системы, и новая порция порошка за несколько секунд доставляется по шлангу. Эффективность такого метода подтверждена на практике: автоматическая подача исключает остановки для загрузки, снижает запыленность рабочей зоны и ускоряет цикл работ.
Принцип работы пневмонагнетателя
Пневмонагнетатель – это особый вид пневмотранспортной установки, предназначенный для перекачивания густых растворов и бетонных смесей. Чтобы понять, как работает пневмонагнетатель, рассмотрим его устройство. Он представляет собой смесительный резервуар на раме (как небольшая бочка с мешалкой), соединенный с мощным компрессором. В резервуар загружается материал – например, цементно-песчаный раствор для полусухой стяжки. В процессе замеса встроенная мешалка перемешивает компоненты. Затем работа пневмонагнетателя переходит в фазу транспортировки: компрессор подает сжатый воздух в герметичный резервуар, создавая избыточное давление. Под давлением готовый раствор выталкивается из емкости в напорный рукав (растворопровод).
Принцип его действия импульсный – порции смеси продвигаются по шлангу за счет чередования нагнетания воздуха и сброса давления. Проще говоря, принцип работы пневмонагнетателя можно представить как чередование подачи сжатого воздуха и пауз, благодаря чему раствор движется «толчками» по трубе без разрыва потока. Такой метод позволяет продвигать достаточно вязкие смеси с крупными частицами (например, фракция песка или гравия до 20–30 мм). Работа пневмонагнетателя эффективна для подачи тяжелых растворных смесей на большие расстояния: например, полусухой цементный раствор может транспортироваться по горизонтали на 100–180 м и подниматься вертикально на 20–30 м. Важно, что все этапы – смешивание компонентов, нагнетание воздуха и перемещение материала – происходят в одном агрегате, управляемом оператором с пульта. Таким образом достигается высокая автономность: бригада заливает полы или подает раствор на этаж без применения кранов и элеваторов.

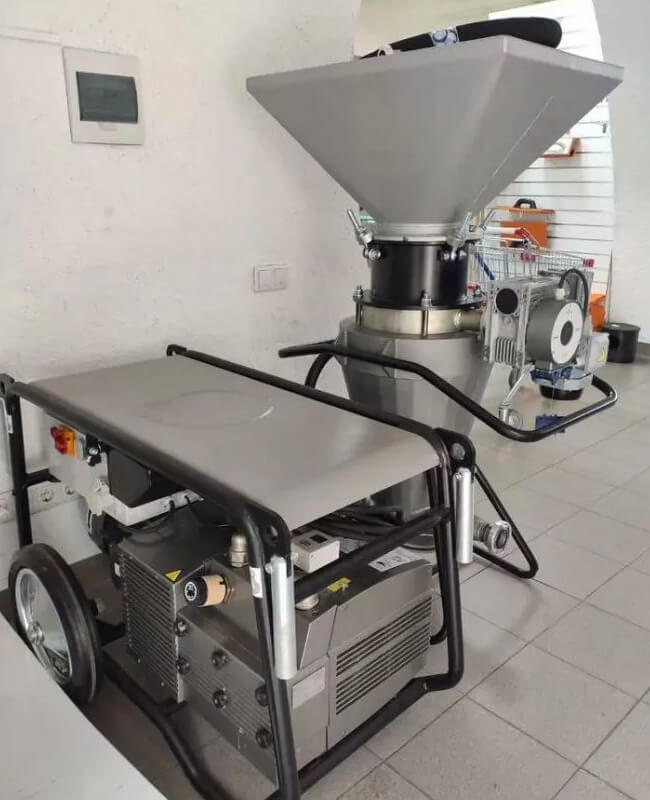

Пневмотранспортная система Stirex PTS V120
Виды пневмотранспорта
В пневмотранспортных системах используются разные методы перемещения материала воздушным потоком. Основные виды пневмотранспорта делятся по способу создания воздушного потока и режиму подачи материала.
Напорный (компрессионный) пневмотранспорт: материал продвигается за счет давления от компрессора. Сжатый воздух вводится в емкость с материалом или прямо в трубопровод, увлекая частицы вперед. Такой тип чаще применяется для плотной фазы транспортировки – когда смесь идет плотным потоком при относительно низкой скорости, что подходит для тяжелых или абразивных материалов. Напорные установки, как правило, обеспечивают большую дальность подачи и используются для перекачки как сухих порошков, так и влажных растворов (пример – пневмонагнетатель для бетона).
Вакуумный (всасывающий) пневмотранспорт: материал затягивается потоком разреженного воздуха. В начале линии создается вакуум, который «всасывает» сыпучий продукт из открытого бункера или силоса. Этот вид удобен для разреженной фазы (непрерывного потока с большой скоростью и низкой концентрацией материала) и часто применяется для пылящих порошков, зерна, гранул пластика и т.п. Во всасывающих системах на конце линии обычно стоит циклонный сепаратор или фильтр, где разгружается продукт и выпускается воздух.
Оба вида могут комбинироваться в одной системе: например, установка может сначала засасывать смесь из склада (вакуумный этап), а затем переключаться на нагнетание для дальнейшей подачи (напорный этап).
Выбор схемы зависит от условий: вакуумный пневмотранспорт удобен, когда нужно забрать материал из нескольких точек (несколько силосов) в одну трубу, а напорный – когда нужно подать из одного узла в отдаленные точки. В контексте отделочных работ чаще встречаются напорные пневмосистемы для подачи сухих строительных смесей из силоса к штукатурной станции, поскольку они обеспечивают высокую продуктивность и простоту конструкции.
Применение пневмотранспортных систем
Пневмотранспорт нашел применение во многих областях благодаря способности быстро и бережно перемещать сыпучие материалы. В строительстве и отделочных работах пневмосистемы используются прежде всего для подачи сухих смесей (штукатурка, клей, шпаклевка) к месту нанесения. Механизированная штукатурка зачастую включает силос или мешки с сухой смесью и пневмотранспортную систему, которая автоматически подает смесь к насосно-смесительному агрегату (штукатурной станции). Это позволяет бригаде работать непрерывно: раствор готовится и подается в автоматическом режиме, а специалисты сосредоточены на нанесении материала на стены. При устройстве полов (цементно-песчаная стяжка) пневмотранспортировка также незаменима – пневмонагнетатели перекачивают готовый раствор от места замеса прямо к месту укладки, даже если это верхние этажи здания. Таким образом, ускоряются бетонные работы и снижается трудоемкость, ведь нет необходимости вручную поднимать растворы ведрами или пользовать грузоподъемную технику.
Помимо стройки, пневмотранспорт широко применяется в промышленности: на цементных и гипсовых заводах, в производстве сухих строительных смесей, в сельском хозяйстве для перемещения зерна, муки, комбикорма, а также в химической отрасли для дозированной подачи порошков. Везде, где нужно переместить гранулы или пыль на значительное расстояние, системы пневмотранспорта позволяют сделать это герметично и безопасно, без просыпания и контакта с окружающей средой.
Отдельно стоит упомянуть применение пневмотранспортной технологии в инженерных коммуникациях. Сюда можно отнести пневмотранспорт в вентиляции. По сути, это метод очистки и удаления загрязнений из вентиляционных каналов с помощью воздушного потока. В вентиляционных системах пневмотранспорт работает как промышленный пылесос: к воздуховоду подключается мощный вакуумный агрегат, который вытягивает скопившуюся пыль, сажу и строительный мусор из каналов. Частицы разгоняются потоком воздуха до высокой скорости и переносатся по трубам в специальный сепаратор или фильтр. Такой пневмотранспорт в системе вентиляции позволяет очищать десятки метров воздуховодов буквально за считанные минуты без разборки каналов. Преимущество метода – он удаляет даже отложения в труднодоступных местах, не прерывая работу самой вентиляции. Например, на пищевых производствах установка для пневмоочистки воздуховодов предотвращает накопление муковой пыли, снижая риск пожара. Таким образом, технология пневмотранспорта эффективна не только в транспортировке материалов при строительстве, но и при обслуживании зданий, обеспечивая чистоту и безопасность вентсистем.

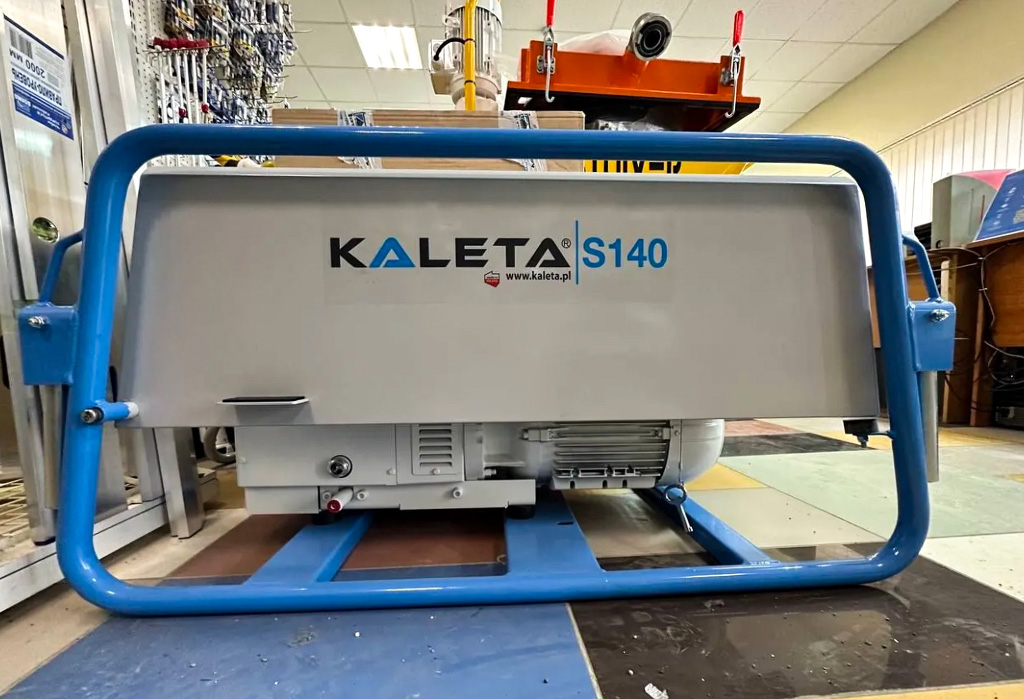

Kaleta S-140 (Silo)
Примеры пневмотранспортного оборудования
Компания «СТРОЙТЕХНОЛОДЖИ» предлагает различные пневмотранспортные системы, подходящие для задач отделочных бригад. Ниже приведены некоторые образцы оборудования из каталога:
- Пневмотранспортная система Stirex PTS V120 – мобильная установка российского производства для механизированных отделочных работ. Обеспечивает автоматическую подачу сухой смеси от нулевой отметки (земли) к штукатурной станции на удаление до ~100 м. Состоит из компрессора 7,5 кВт и напорного бункера (~60 л) с питателем; может заряжаться из мешков через воронку или напрямую из силоса. Отличается полной автоматизацией процесса: оснащена датчиком уровня, включающим подачу новой порции смеси по мере расхода, что позволяет одной бригаде без перерывов оштукатуривать до 60 м² стены в час слоем 2 см.
- PFT SILOMAT trans plus 145 (400V) – пневмотранспортная установка немецкого производства (Knauf PFT) для подачи сухих штукатурных смесей из силосного контейнера. Способна подавать смесь на расстояние до 140 м по горизонтали (например, с улицы внутрь здания и на верхние этажи) непосредственно в бункер штукатурной станции типа PFT G4. Работает от электросети 400 В, полностью автоматизируя процесс: исключается ручной подъем мешков, сокращаются отходы (пустые мешки) и поддерживается чистота на объекте.
- Kaleta S-140 (Silo) – аналогичная пневмотранспортная система польского производства. Предназначена для автоматической пневмотранспортировки сухих строительных смесей из силоса в смесительный агрегат. Имеет компрессор производительностью порядка 140 м³/ч и рабочее давление до ~2,5 бар, что обеспечивает подачу материала на сопоставимые расстояния (до 100–120 м). Конструкция включает прочный приемный бункер (силосную надставку) и комплект шлангов. Преимуществом является совместимость с силосами и штукатурными станциями разных производителей, что делает S-140 универсальным решением на стройплощадке.
- Пневмонагнетатель СО-241К-Р11 – мощный отечественный пневмобетононасос для транспортировки готовых растворов. Этот агрегат применяется при устройстве полусухой стяжки пола, подаче бетона при монолитных работах и других задачах, где требуется перемещать густой раствор. Оснащен смесительной камерой с лопастями и способен прокачивать раствор с крупностью заполнителя до 30 мм. Дальность подачи составляет до 150 м по горизонтали и до 80 м по вертикали (при подключении соответствующего компрессора ~30–45 кВт). Работа пневмонагнетателя СО-241К-Р11 эффективно заменяет трудоемкий подъем раствора ведрами или лифтами, позволяя одновременно замешивать и перекачивать смесь на нужный этаж. Он востребован при заливке больших площадей полов и строительстве объектов, где крупногабаритная техника не может быть применена.
Все перечисленные установки демонстрируют, насколько разнообразным по характеристикам и назначению может быть пневмотранспортное оборудование. Выбор конкретной модели зависит от типа материала (сухая смесь или готовый раствор), требуемой дальности подачи и условий работы на объекте. В компании «СТРОЙТЕХНОЛОДЖИ» можно приобрести пневмотранспортные системы под любые нужды – от компактных мобильных силоматов для штукатурных работ до высокопроизводительных пневмонагнетателей для бетона. Кроме того, оборудование можно взять в аренду. Грамотно подобранная установка позволит автоматизировать подачу материалов, снизить трудозатраты и улучшить качество отделочных работ за счет стабильного и дозированного питания смесей.
